По умолчанию Saitek X52 и Saitek X52 PRO Исправление нелинейности

Saitek X52 и Saitek X52 PRO хорошие джойстики для группового пилотажа. Но есть в них один минус – нелинейность отклика осей. В принципе, с нелинейным откликом летать можно, но это как драться палкой, длина которой зависит от положения относительно врага. Увидеть нелинейность своего джойстика можно в программе JoyTester2.exe. Нужно попытаться нарисовать как можно более правильную круговую спираль, расходящуюся от центра пересечения координатных осей. Скорее всего, получится не спираль, а что-то близкое вот к этому:
Нажмите на изображение для увеличения
Название: 1.JPG
Просмотров: 8806
Размер:	59.5 Кб
ID:	374
Если немного изменить конструкцию джойстика, то можно сделать отклик осей линейным и как результат добиться значительного улучшения результатов в освоении группового пилотажа.

Переделать джойстик совсем не сложно, если воспользоваться методом Kondor’а.
Все действия внутри джойстика производить только при отключенном от компьютера джойстике.
Инструкция и фотографии для Saitek X52, но подходит и для Saitek X52 PRO.

Для переделки понадобится:
- Час свободного времени;
- Тонкая крестовая отвертка;
- Тонкое шило;
- Два винтика с плоской шляпкой от аудиокассеты;
- Циакриновый клей (супер клей).

Пошаговый процесс переделки:
1. Отключаем джойстик от компьютера.
2. Откручиваем нижнюю крышку основания РУСа.
3. Откручиваем с одной из осей планку с датчиком холла.
4. Снимаем П-образную деталь с магнитами.
Нажмите на изображение для увеличения
Название: 2.JPG
Просмотров: 10111
Размер:	40.5 Кб
ID:	375
5. В этой детали находим снизу в полукруглом креплении магнитов маленькое отверстие, через него с помощью шила выталкиваем магниты и очищаем их от клея.
6. В зубчатом секторе, который закреплен на оси джойстика, между винтом крепления и зубцами имеется небольшое отверстие:
Нажмите на изображение для увеличения
Название: 3.JPG
Просмотров: 10823
Размер:	63.5 Кб
ID:	376
Вкручиваем винт от аудиокассеты в это отверстие, чтобы примерно 1,5 - 2 мм винта осталась над поверхностью. Очень важно проконтролировать параллельность плоскости шляпки винта и шестерни. В противном случае возможен несимметричный отклик оси относительно центра.
7. Прилепляем магнит к шляпке винта так, чтобы в нейтральном положении ручки, датчик находился напротив его центра. Магнит достаточно сильный, и на время операции в приклеивании не нуждается. Полюсы магнита находятся на его плоскостях.
8.Устанавливаем обратно планку с датчиком. Проверяем зазор между магнитом и датчиком (около 0,5 мм.)
Нажмите на изображение для увеличения
Название: 4.jpg
Просмотров: 11759
Размер:	49.9 Кб
ID:	377
9. Ставим джойстик на ноги (аккуратно, чтобы не стряхнуть магнит), центруем РУС, подключаем джойстик к компьютеру, тестируем измененную ось в джойтестере.
Если при максимальном отклонении ручки курсор не доходит до границ окна:
Нажмите на изображение для увеличения
Название: 5.jpg
Просмотров: 7258
Размер:	13.4 Кб
ID:	378
то нужно уменьшить расстояние между магнитом и датчиком, немного выкрутив винт.
Если ось инвертировалась, то нужно перевернуть магнит другой стороной.
После того как подобран нужный зазор и изменяемая ось начала работать в полном диапазоне, закрепляем магнит на винте клеем.
10. Повторяем шаги с 3 по 9 на другой оси джойстика.
11. Собираем джойстик. Опять, но уже на переделанном джойстике пробуем нарисовать спираль. У меня получилось вот так:
Нажмите на изображение для увеличения
Название: 6.jpg
Просмотров: 10652
Размер:	100.1 Кб
ID:	379
А у вас?


Оригинал статьи

__________________
Для летчиков двух одинаковых полетов не бывает никогда.

Последний раз редактировалось BR=30=Yaroslav; 26.04.2010 в 04:05.
BR=30=Yaroslav вне форума   Ответить с цитированием
Эти 14 пользователя(ей) сказали Спасибо BR=30=Yaroslav за это полезное сообщение:
=15=Ariel (26.08.2008), BR-Aviator (10.06.2010), BR-Kolobat (19.01.2011), BR=19=Andrew (29.09.2008), BR=29=AndrewZ (08.06.2008), BR=55=Sevas (21.02.2009), BR=56=Lordfran (23.11.2008), Flanker V6 (11.10.2011), jenijek (06.06.2013), Kirill (16.03.2012), Roman (10.05.2011), Taifun (10.04.2011), Vanek30 (17.02.2016), Yellow (24.06.2008)
Старый 16.09.2008, 19:20   #2
=15=Ariel
Junior Member

Аватар для =15=Ariel

Регистрация: 01.07.2008
Возраст: 34
Сообщений: 28
Вы сказали Спасибо: 15
Поблагодарили 6 раз(а) в 6 сообщениях
Отправить сообщение для =15=Ariel с помощью ICQ Отправить сообщение для =15=Ariel с помощью Skype™
По умолчанию

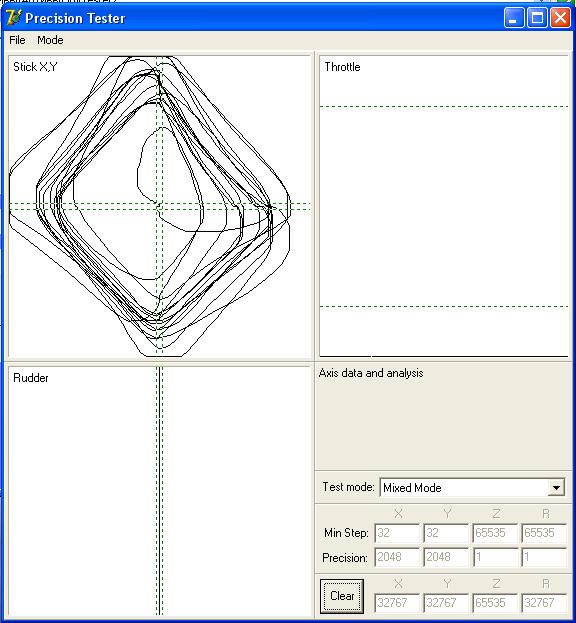

Спасибо за ценный урок,все ходит по кругу,тока если включить игру и посмотреть там на ось,там будет ромб каких тока свет видывал
=15=Ariel вне форума   Ответить с цитированием
Старый 16.09.2008, 20:00   #3
BR=30=Yaroslav
VAT "Berkuts"

Аватар для BR=30=Yaroslav

Регистрация: 20.01.2008
Возраст: 43
Сообщений: 742
Вы сказали Спасибо: 847
Поблагодарили 1,821 раз(а) в 433 сообщениях
Отправить сообщение для BR=30=Yaroslav с помощью ICQ
По умолчанию

Про то, что у тебя кривые настроены в LO не забыл?

__________________
Для летчиков двух одинаковых полетов не бывает никогда.
BR=30=Yaroslav вне форума   Ответить с цитированием
Старый 17.09.2008, 23:34   #4
=15=Ariel
Junior Member

Аватар для =15=Ariel

Регистрация: 01.07.2008
Возраст: 34
Сообщений: 28
Вы сказали Спасибо: 15
Поблагодарили 6 раз(а) в 6 сообщениях
Отправить сообщение для =15=Ariel с помощью ICQ Отправить сообщение для =15=Ariel с помощью Skype™
По умолчанию

Нет),я просто думал что не будет ромба там
=15=Ariel вне форума   Ответить с цитированием
Старый 23.11.2008, 15:19   #5
BR=56=Lordfran
VAT "Berkuts"

Аватар для BR=56=Lordfran

Регистрация: 30.07.2008
Возраст: 39
Сообщений: 893
Вы сказали Спасибо: 971
Поблагодарили 834 раз(а) в 346 сообщениях
По умолчанию

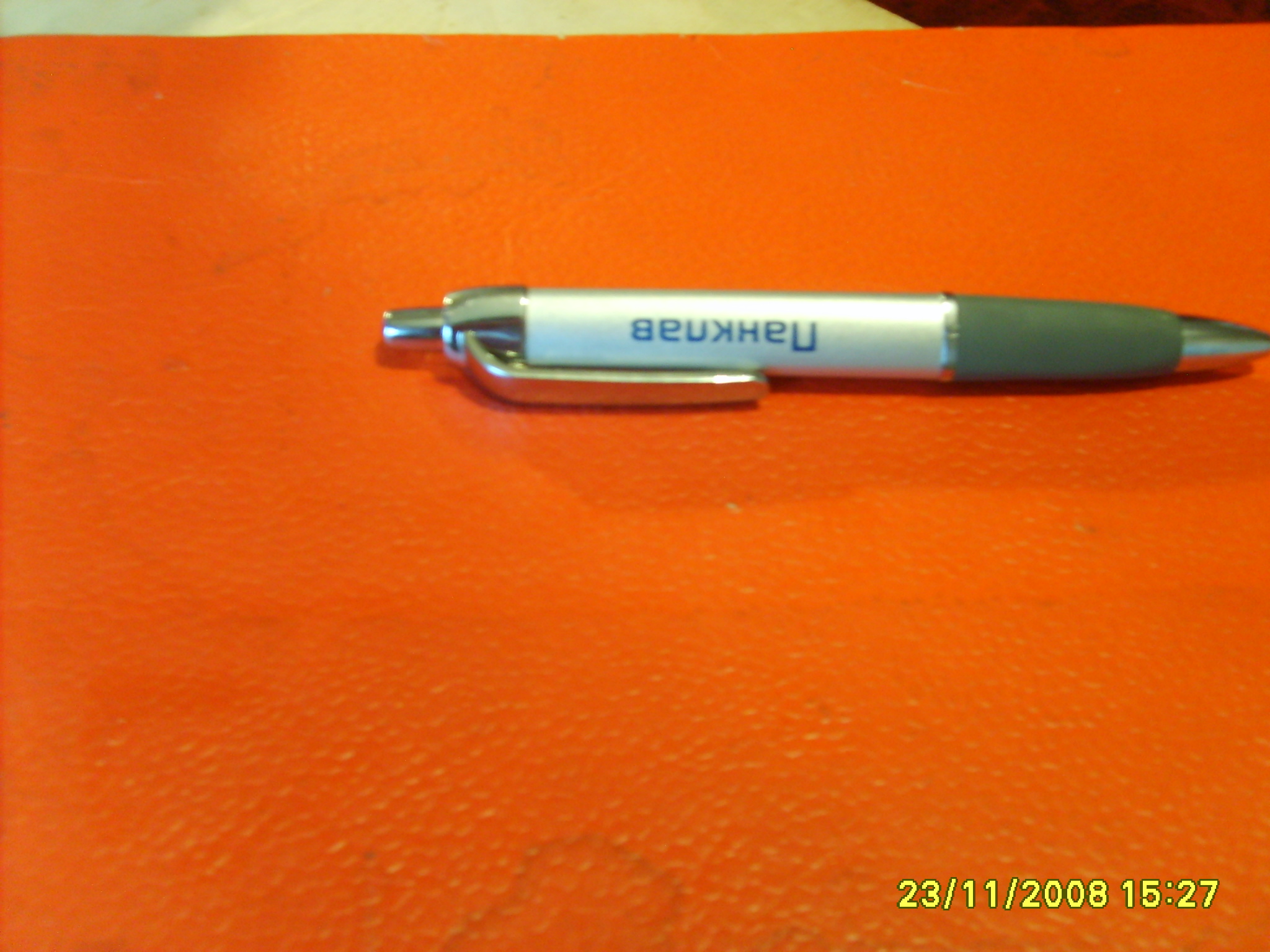

Нашёл способ как проверить исправление нелинейности и корректность этих исправлений, убрав при этом субъективный фактор ( то бишь то чем каждый из нас отличается - уровень кривизны рук) когда магниты установлены возьмите обычную автоматическую ручку ( фото 1), у которой есть приспособа для крепления к карману:

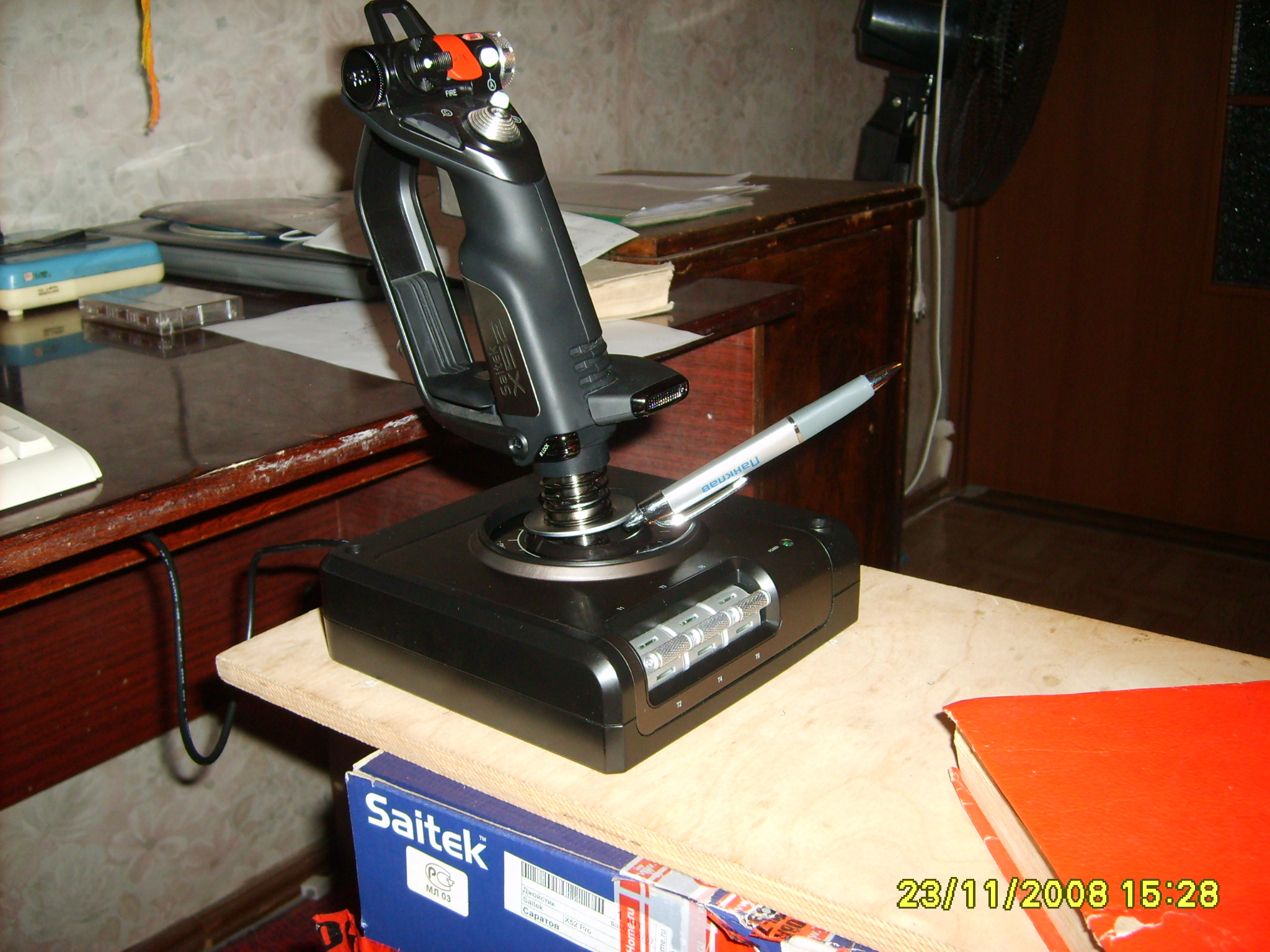

1) вставьте ручку между шайбой и корпусом джойстика (ручку вставить той стороной на которой кнопка) (фото 2) При этом ободок самой ручки не позволит ручке провалиться.
2) Приспособу для крепления к карману опустите на корпус (фото 2).

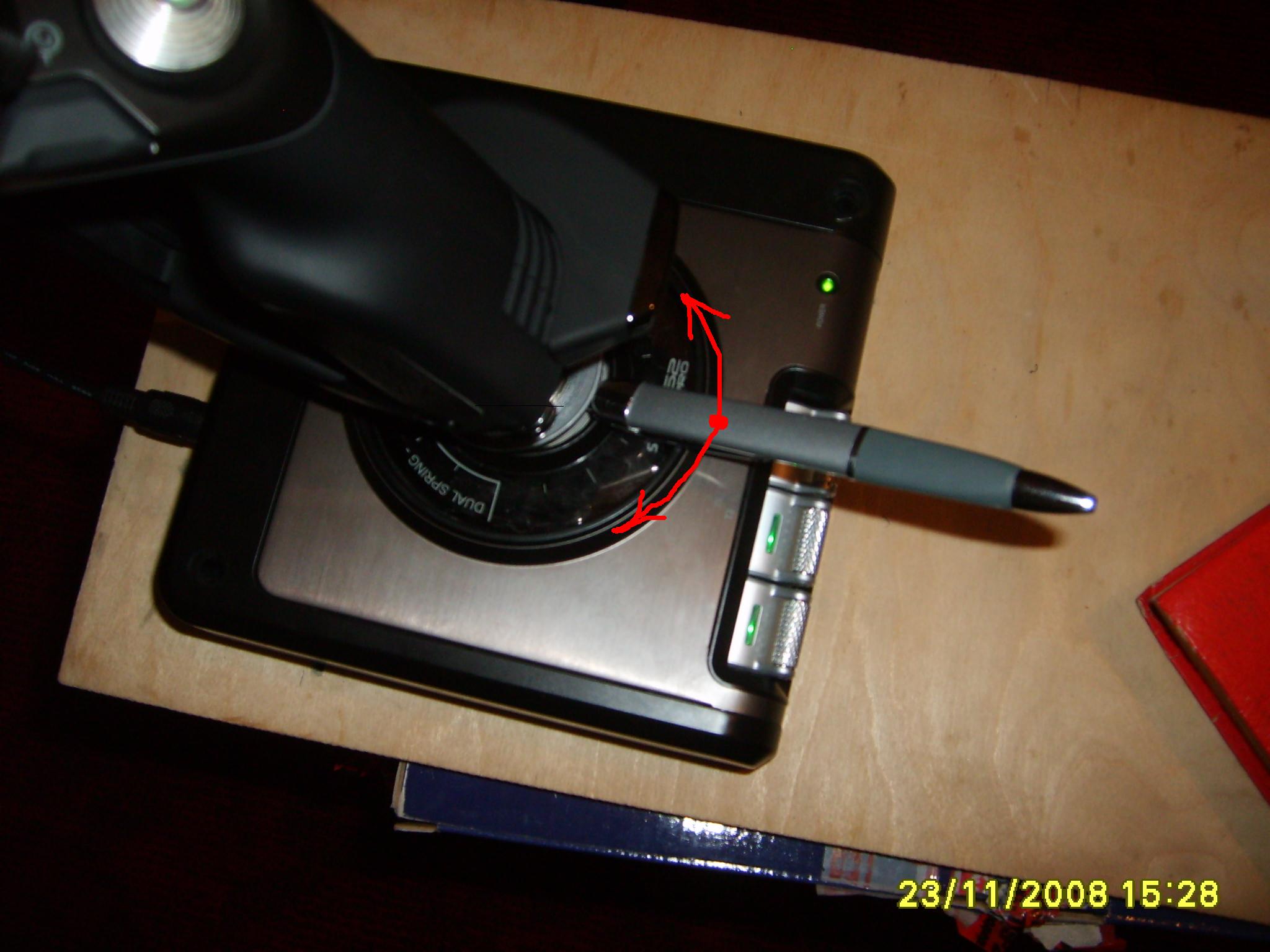

3) Проведите ручкой все 360 градусов под шайбой в любую сторону (фото 3)

В итоге должен получиться круг...
Миниатюры
Нажмите на изображение для увеличения
Название: S5002008.JPG
Просмотров: 5278
Размер:	809.5 Кб
ID:	571   Нажмите на изображение для увеличения
Название: S5002011.JPG
Просмотров: 7101
Размер:	840.9 Кб
ID:	572   Нажмите на изображение для увеличения
Название: S5002012.JPG
Просмотров: 6465
Размер:	232.5 Кб
ID:	573

__________________
Я летаю, значит - я расту!
BR=56=Lordfran вне форума   Ответить с цитированием
Этот пользователь сказал Спасибо BR=56=Lordfran за это полезное сообщение:
BR=07=Skair (24.11.2008)
Старый 23.11.2008, 16:17   #6
BR=30=Yaroslav
VAT "Berkuts"

Аватар для BR=30=Yaroslav

Регистрация: 20.01.2008
Возраст: 43
Сообщений: 742
Вы сказали Спасибо: 847
Поблагодарили 1,821 раз(а) в 433 сообщениях
Отправить сообщение для BR=30=Yaroslav с помощью ICQ
По умолчанию

Максим, за идею зачет однозначно. Но таким способом можно проверить только маленький участок осей. Проверка спиралью дает возможность проверить почти весь диапазон отклика по осям джойстика.

__________________
Для летчиков двух одинаковых полетов не бывает никогда.
BR=30=Yaroslav вне форума   Ответить с цитированием
Старый 23.11.2008, 21:47   #7
BR=56=Lordfran
VAT "Berkuts"

Аватар для BR=56=Lordfran

Регистрация: 30.07.2008
Возраст: 39
Сообщений: 893
Вы сказали Спасибо: 971
Поблагодарили 834 раз(а) в 346 сообщениях
По умолчанию

Да, согласен, "но ручки тож разной толщины бывают" (как утверждает Армянское радио)

__________________
Я летаю, значит - я расту!
BR=56=Lordfran вне форума   Ответить с цитированием
Старый 23.11.2008, 23:25   #8
=15=Ariel
Junior Member

Аватар для =15=Ariel

Регистрация: 01.07.2008
Возраст: 34
Сообщений: 28
Вы сказали Спасибо: 15
Поблагодарили 6 раз(а) в 6 сообщениях
Отправить сообщение для =15=Ariel с помощью ICQ Отправить сообщение для =15=Ariel с помощью Skype™
По умолчанию

Я понт,проверять весь диапазон,суть одна,если ровно значитъ везде во всем диапазоне так
=15=Ariel вне форума   Ответить с цитированием
Старый 24.11.2008, 14:03   #9
BR=30=Yaroslav
VAT "Berkuts"

Аватар для BR=30=Yaroslav

Регистрация: 20.01.2008
Возраст: 43
Сообщений: 742
Вы сказали Спасибо: 847
Поблагодарили 1,821 раз(а) в 433 сообщениях
Отправить сообщение для BR=30=Yaroslav с помощью ICQ
По умолчанию

Виталий, не соглашусь с тобой.
Хоть эта переделка и простая по сути, но должна быть выполнена аккуратно, с вниманием к мелочам. Очень просто можно сделать хуже, чем было до переделки. Несимметричный отклик оси или в тяжелом случае сразу двух осей. Нелинейный отклик от середины и до верхний или нижней границы координат оси/осей. Каким образом это может получиться? Всего-то нужно немного ошибиться с установкой одного или двух магнитов. А дальше это уже подход человека, кто-то скажет, что потратить 10 минут на проверку это понт и будет летать на том, что наваял, другие проверят и исправят, получив в результате правильно переделанный джойстик, а не новый вариант не линейности…

__________________
Для летчиков двух одинаковых полетов не бывает никогда.
BR=30=Yaroslav вне форума   Ответить с цитированием
Старый 10.06.2010, 16:19   #10
Konstantin
Senior Member

Аватар для Konstantin

Регистрация: 03.05.2010
Возраст: 51
Сообщений: 625
Вы сказали Спасибо: 650
Поблагодарили 921 раз(а) в 291 сообщениях
Отправить сообщение для Konstantin с помощью ICQ Отправить сообщение для Konstantin с помощью Skype™
По умолчанию

Прочитал, отметил и учел. Жду завтра (на сегодня нет доставки ни у кого) после 18:00 свою PROшку... :)
